Термопластавтомат Атлант ТВ 125Н/310

Серия ТВ (гидравлические двухплитные):
Термопластавтомат Атлант ТВ 125Н/310

Узел впрыска:
Теоритический объем впрыска : 135 см3
Диаметр шнека : 34 мм
Давление впрыска : 230 МПа
Отношение L/D шнека : 21
Скорость впрыска : 82 см3/с
Число оборотов шнека : 1 – 320 об/мин
Ход узла впрыска : 310 мм
Мощность нагрева : 9,5 кВт
Узел запирания:
Усилие запирания : 1250 кН
 Межколонное расстояние : 460х460 мм
 Размер плит : 710х710 мм
 Ход подвижной плиты : 640 мм
 Усилие выталкивания : 30 кН
 Ход выталкивателя : 120 мм

Общие данные:
Мощность двигателя гидронасоса : 18,5 кВт
Габаритные размеры ДхШхВ : 4095х1360х2280 мм
 Масса нетто : 4920 кг

Описание:
Термопластавтоматы модели ТВ 125Н/310 предназначены для изготовления изделий из различных термопластичных материалов, пригодных для переработки методом литья под давлением с температурой пластикации до 350°С.
Гидравлическая система основана на регулируемом насосе с электронной системой управления и пропорциональной гидроаппаратурой, что позволило обеспечить бесступенчатое регулирование ускорений, скоростей и давлений в необходимом диапазоне.
Наше оборудование может комплектоваться: узлом впрыска специального назначения с биметаллическим покрытием - для переработки материалов с повышенными абразивными и коррозионными свойствами; игольчатым клапаном сопла - для работы с материалами повышенной текучести.
Для наших Заказчиков мы готовы предоставить различные формы расчетов.
Гарантийный срок эксплуатации термопластавтомата составляет 24 месяца

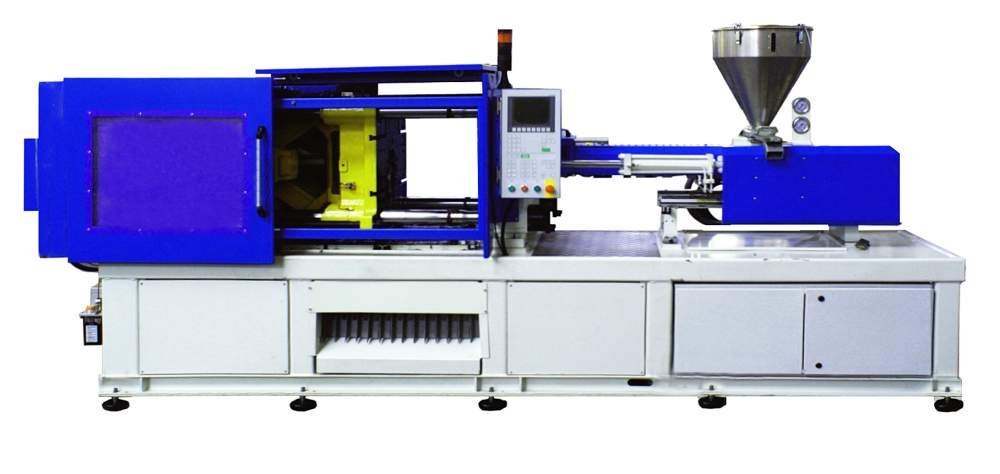

Коленно-рычажный термопластавтомат Атлант ТМ100К

Коленно-рычажный термопластавтомат Атлант ТМ100К
 Термопластавтоматы серии ТМ (насос переменной производительности) и ТС (ТПА с сервоприводами) предназначены для изготовления изделий из различных термопластичных материалов, пригодных для переработки методом литья под давлением с температурой пластикации до 350 С.
Оригинальная конструкция сочетает в себе передовые достижения, применяемые при производстве термопластавтоматов

Диаметр шнека  35/38/42 мм
Соотношение длины/диаметра L/D   21,7/20/18,1
Теоретический объем впрыска  168/198/242 см3
Масса впрыска  153/181/221 г
Давление впрыска  227,9/193,3/158,2 МПа
Скорость впрыска по ACC  94,9(116,7)/111,8(137,6)/136,6(168,1) см3/с
Ход узла впрыска  175 мм
Скорость впрыска  99(121) мм/с
Число оборотов шнека  225(277) об/мин
Усилие запирания  1000 кН
Ход запирания  360 мм
Межколонное расстояние  360х360 мм
Максимальная высота пресс-формы  380 мм
Минимальная высота пресс-формы  150 мм
Ход толкателя  120 мм
Усилие толкателя 34 кН
Количество толкателей 5 шт
Максимальное давление насоса 17,5 МПа
Мощность мотора 13(16) кВт
Мощность нагрева  6,6(8,2) кВт
Емкость бункера (в базовом исполнении)  25 кг
Емкость бака для масла  250 л
Масса   3,2 т
Габаритные размеры (ДхШхВ)  4100х1200х1650 мм
